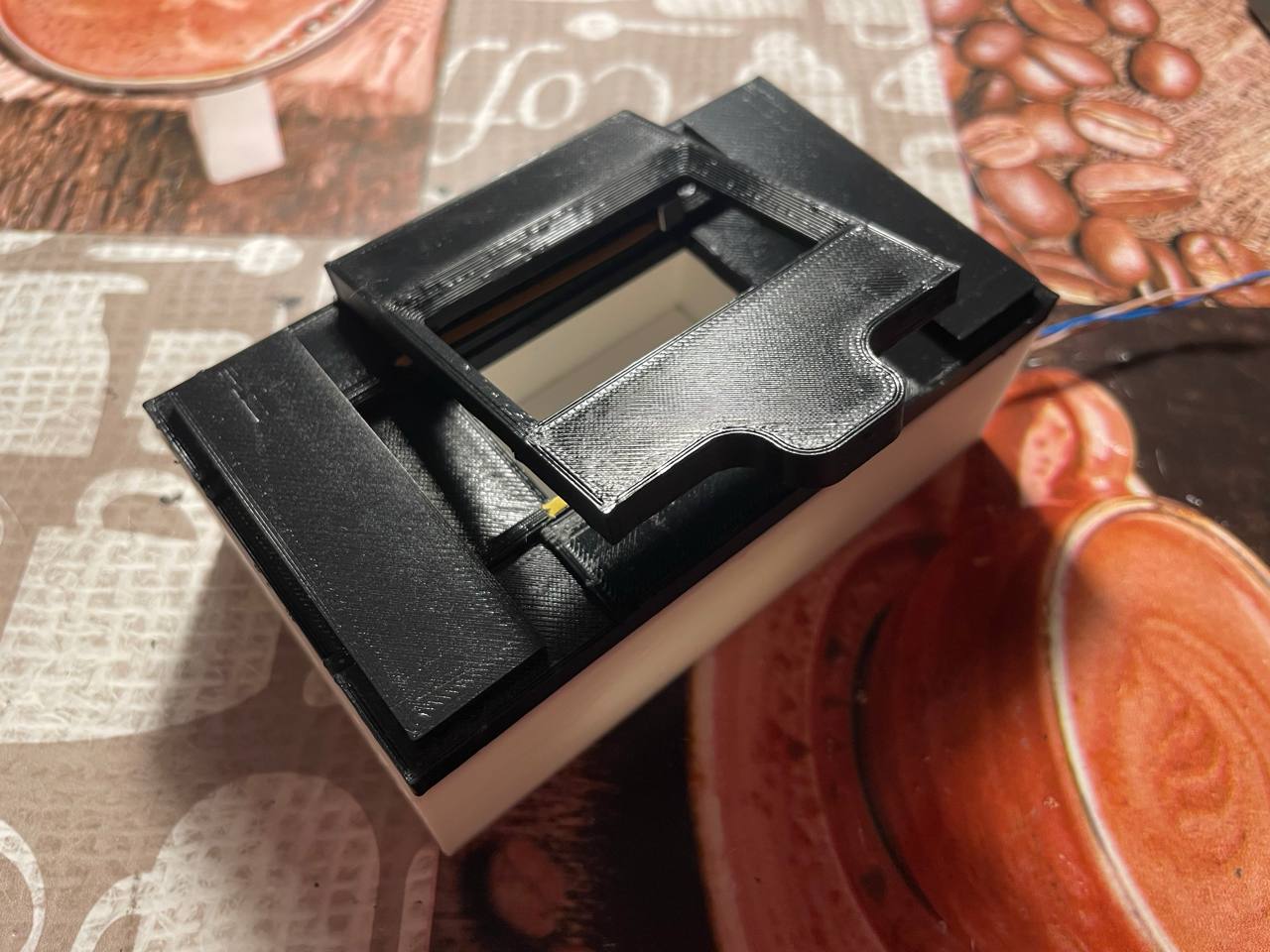

Skenny V2

Hardware des Skenny

Skenny LED Board

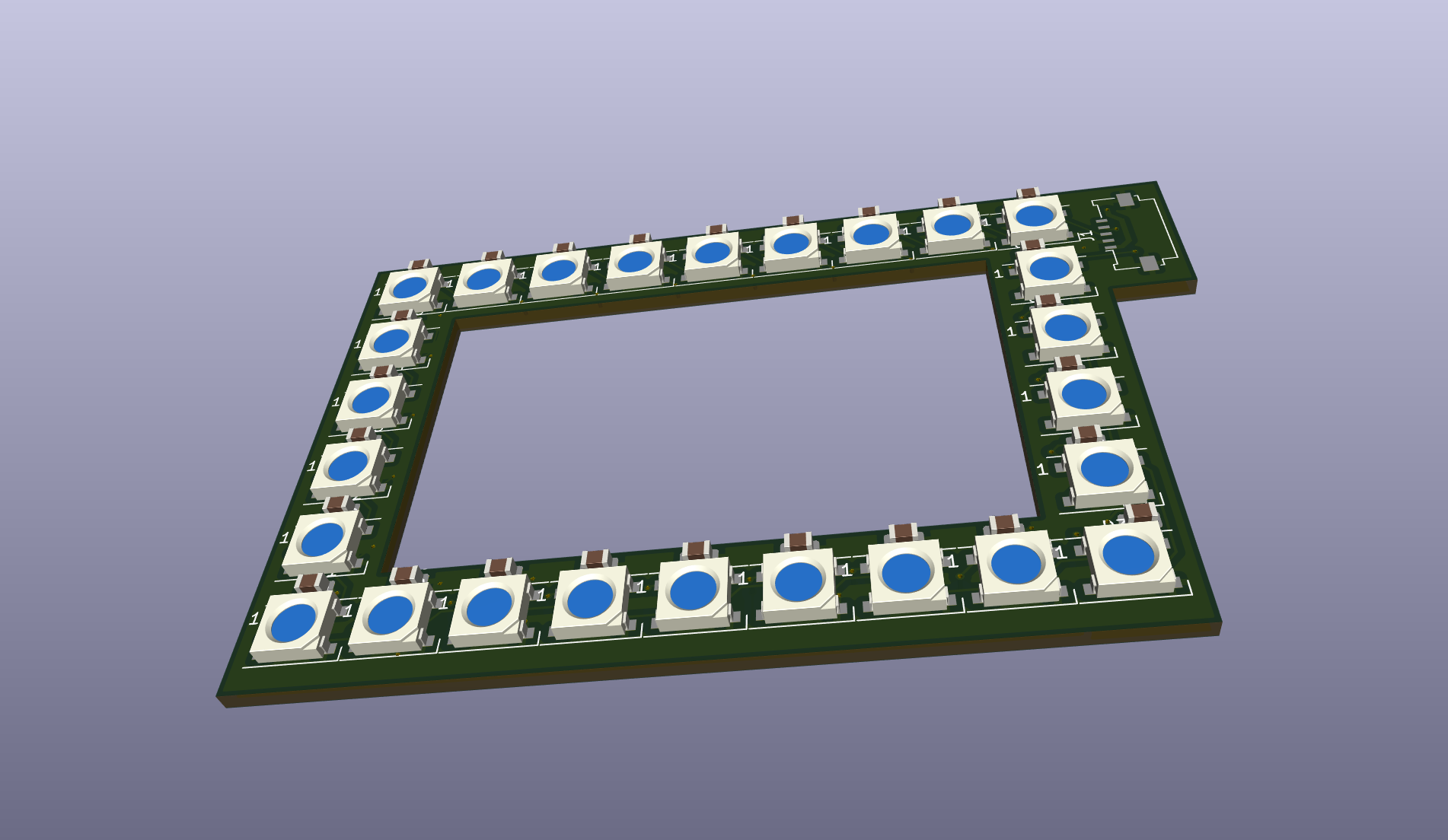

Skenny LED Board Das Herzstück von Skenny ist das LED Board mit 26 einzeln ansteuerbaren RGB-LEDs. Jede LED kann in Helligkeit und Farbe individuell per Software angepasst werden, sodass die Lichtintensität präzise kalibriert werden kann.

Bauanleitung

Druck

  • SkennyBaseV3 direkt drucken, beliebige Farbe, 180 Grad drehen damit kein Support benötigt wird
  • SkennyLightchamberV3 aus weißem Filament drucken
  • SkennyFilmRailV3, SkennyFaceplateV3 und SkennyMaskV3 aus einheitlichem, am besten schwarzen Filament drucken
    • FilmRail unbedingt mit Support drucken, damit Rails nicht einsacken
    • Pause bei Faceplate hinzufügen um Magneten einzulegen, ggf. mit langsamerer Geschwindigkeit/höherer Präzision drucken damit Spalte für Scharnier genug Platz hat
    • Pausen bei Mask hinzufügen um Scharnier und Magneten einzulegen

Zusammenbau

  • Lightchamber per Sekundenkleber mit Base verbinden
  • Faceplate mit PCB zusammenstecken
  • Faceplate an Base anschrauben
  • Filmrail aufstecken, ggf. mit Sekundenkleber befestigen (aufpassen das Schrauben für Faceplate flach eingeschraubt sind um Film nicht zu beschädigen)
  • Mask mit Scharnier in Faceplate einstecken
  • TODO: ESP mit PCB verbinden
